Trommeln und Spulen

Produkte nach Maß – so wie Sie sie benötigen: Hochwertige Trommeln und Spulen aller Arten und Größen fertigen wir bis zu einem Durchmesser von 5.000 mm und einem Stückgewicht von max. 6.000 kg.

Maschinenspulen für die Kabel-, Kabelseil- und Litzenfertigung
Maschinenspule M 13 (ähnlich DIN 46395)

Maschinenspule M 13 (ähnlich DIN 46395)

Bei der TYPE M 13 handelt es sich um eine stabile, verformte Maschinenspule für die Kabel- und Litzenfertigung mit Quersicken und einem umbordierten Laufrand. Die Fertigungsgrößen liegen zwischen Ø 400 mm und Ø 800 mm.

Maschinenspule M 18 (ähnlich DIN 46395)

Maschinenspule M 18 (ähnlich DIN 46395)

Hierbei handelt es sich um eine leichte, aber sehr stabile Maschinenspule für die Kabel- und Kabelverseilfertigung.

  • Stark verformte Stahlblechspule mit Quersicken und einem umbordierten elastischen Laufrand
  • Flansch: Ø 900 mm
  • Belastung: 1.250 kg
  • Dynamisch ausgewuchtet

TYPE M 18/b
Diese Spule ist zusätzlich mit einem Winkel-Laufrand für ein besseres Kranhandling ausgestattet.

Maschinenspulen für Verseil- und Wickelmaschinen
Maschinenspule KHN 3 (nach DIN 46395)

Maschinenspule KHN 3
(nach DIN 46395)

Die Maschinenspule TYPE KHN 3 ist für vielfältigen Einsatz und für alle Verseil- und Wickelmaschinen geeignet.

  • Stahlschweißkonstruktion mit glatter Innenlauffläche
  • Oberflächenschutz: lackiert
  • Statische oder dynamische Auswuchtung möglich

Die Fertigungsgrößen liegen zwischen Ø 1.000 mm und Ø 4.000 mm, in Sonderfällen bis max. Ø 4.500 mm und einem max. Eigengewicht bis zu 5 Tonnen. Die Belastungen können auf alle Anforderungen zugeschnitten werden.

Maschinenspule KHN 3 massiv (nach DIN 46395)

Maschinenspule KHN 3 massiv
(nach DIN 46395)

Die Maschinenspule TYPE KHN 3 massiv ist für vielfältigen Einsatz und für alle Verseil- und Wickelmaschinen geeignet.

  • Stahlschweißkonstruktion mit glatter Innenlauffläche
  • Oberflächenschutz: feuerverzinkt
  • Statische oder dynamische Auswuchtung möglich

Die Fertigungsgrößen liegen zwischen Ø 1.000 mm und Ø 2.800 mm und einem max. Eigengewicht bis zu 5 Tonnen. Die Belastungen können auf alle Anforderungen zugeschnitten werden.

Maschinenspule KHN 3 FBS (nach DIN 46395)

Maschinenspule KHN 3 FBS
(nach DIN 46395)

Diese Maschinenspule TYPE KHN FBS ist für vielfältigen Einsatz und für alle Verseil- und Wickelmaschinen geeignet.

  • Stahlschweißkonstruktion mit Faltenblechscheibenausführung
  • Oberflächenschutz: lackiert oder feuerverzinkt
  • Statische Auswuchtung möglich

Die Fertigungsgrößen liegen zwischen Ø 1.250 mm und Ø 3.000 mm. Die Belastungen können auf alle Anforderungen zugeschnitten werden.

Maschinenspulen für Bund- und Ringherstellung aus dünnen Drähten
TYPE DHN 2zTL (nach DIN 46395 und DIN 46397)

TYPE DHN 2zTL
(nach DIN 46395 und DIN 46397)

weitere Informationen >

Versandspulen für Drähte, Seile und Co.
Drahtträger - extrem belastbar und stabil
Drahtträger für Bundpacker TYPE M 22

Drahtträger für Bundpacker TYPE M 22
(ähnlich DIN 46395)

Der Drahtträger für Bundpacker TYPE M 22 (ähnlich DIN 46395) von NIWAR überzeugt durch hohe Standfestigkeit und Belastbarkeit.

  • Spezielle Schweißkonstruktion mit mehrmals verstärktem Kern
  • Belastbar mit bis zu 4 t Kupferdraht
  • Mit dem Stapler frei transportierbar
  • Hohe Stabilität durch eine Transportstütze
Sonderspulen für spezielle Einsätze
TYPE H 7 nach DIN 46395

TYPE H 7 (nach DIN 46395)

Diese Sonderspule ist für den Einsatz in Flechtmaschinen für sämtliche Geflechte aus Draht-, Kunst- und Naturfasern konstruiert. Die robuste Schweißkonstruktion zeichnet sich durch eine massive Nabe und einen umbordierten, ablauffreundlichen Laufrand aus.

Fertigungsgrößen von Ø 300 mm bis Ø 1.000 mm.

TYPE T 3

TYPE T 3

Die Transporttrommel wurde speziell für den Versand von Spannstahlgliedern zum Betonbrückenbau entwickelt. Durch ihre intelligente Faltenbauweise und die feuerverzinkte Oberfläche erfüllt sie höchste Kriterien in Bezug auf Stabilität und Sicherheit.

Abmessungen:
Flansch: Ø 2.300 mm
Kern: Ø 1.800 mm
Wickelbreite: 370 - 540 mm

Klapptransportspulen - Platz und Kosten sparen

Klapptransportspule TG Kombi

Mit der Klapptransportspule TG Kombi setzen Sie auf Vorteil, die sich bezahlt machen: Beim Rücktransport kann die stabile Transportspule einfach zusammengeklappt werden. In demontiertem Zustand beträgt der benötigte Stauraum für die Spule max. 1/6 der voll bewickelten Größe. Dadurch sparen Sie Platz und Kosten.

  • Liefergrößen von 2.600 bis 5.000 mm Flansch
  • In allen Wickelbreiten
  • Hohe Belastbarkeit
  • Versandmaß in zusammengeklapptem Zustand max. 2.500 mm - 5.000 mm
TYPE Glühspulen 800/400 - wenn es heiß wird
TYPE Glühspule 800/400

Lieferbare Spulengrößen:

Kern: Ø bis 1.200 mm
Flansch: bis 1.900 mm
Achsbohrung: bis Ø 250 mm
Spulenbreite: bis 1.000 mm

TYPE Vertikalspulen 1000/500 - Perspektivenwechsel inklusive

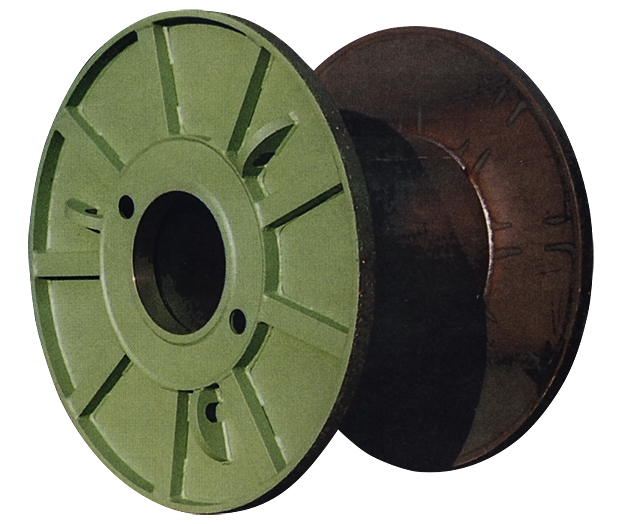

TYPE Vertikalspule 1000/500

Lieferbare Spulengrößen:

Kern: Ø bis 1.200 mm
Flansch: bis 1.900 mm
Achsbohrung: bis Ø 250 mm
Spulenbreite: bis 1.000 mm

TYPE Spulen für Drahtseile 1900/1200 - immer bestens gewickelt
TYPE Spule für Drahtseile 1900/1200

Lieferbare Spulengrößen:

Kern: Ø bis 1.200 mm
Flansch: bis 1.900 mm
Achsbohrung: bis Ø 250 mm
Spulenbreite: bis 1.000 mm

TYPE Spulen für Spannstahl 870/400 - Stahl gekonnt um den Finger wickeln
TYPE Spule für Spannstahl 870/400

Lieferbare Spulengrößen:

Kern: Ø bis 1.200 mm
Flansch: bis 1.900 mm
Achsbohrung: bis Ø 250 mm
Spulenbreite: bis 1.000 mm
